Stefan 问题的解析解算例

关键词：瞬态相变热传导非线性向后差分

在自然界和各种工业生产过程中，大量存在着伴有相变的传热过程。例如，冰的融化和凝固，铸造过程中金属铸件的凝固，焊接中焊条的熔化固结，晶体的生长等。其特点是区域内存在着一个随时间移动的两相界面，界面的位置未知，在该界面上放出或吸收潜热。这类问题是1890 年德国科学家 J. Stefan (斯蒂芬) 在研究无限大冰块的融化问题时首先提出的，因而也称为 Stefan Problem (斯蒂芬问题)。

在铸造、焊接、塑料成型等加工工艺中，相变传热是基本的物理现象，与材料性质、产品性能和质量密切相关。研究相变传热的规律及其分析方法，对于设计和改进工艺方法具有重要意义，也是相关工业产品 CAD、CAE 技术的重要基础。

本节以半无限长冰层的融化问题为例，介绍 FEtch 系统在求解伴有相变过程的瞬态热传导问题中的应用。

控制方程

对于二维直角坐标系，固液相变问题服从如下偏微分方程

固相 $\rho_s c_s \frac{\partial T}{\partial t}-\frac{\partial}{\partial x}\left(k_s \frac{\partial T}{\partial x}\right)-\frac{\partial}{\partial y}\left(k_s \frac{\partial T}{\partial y}\right)=0\ \left(\text{in } \Omega\right) \tag{1a}$ 液相

\[\rho_l c_l \frac{\partial T}{\partial t}-\frac{\partial}{\partial x}\left(k_l \frac{\partial T}{\partial x}\right)-\frac{\partial}{\partial y}\left(k_l \frac{\partial T}{\partial y}\right)=0\ \left(\text{in } \Omega\right) \tag{1b}\]

融化界面

\[T=T_f\tag{1c}\] \[k_s\frac{\partial T}{\partial \mathbf{n}_f} \cdot \mathbf{n}_f-k_l\frac{\partial T}{\partial \mathbf{n}_f} \cdot \mathbf{n}_f=\rho_l L\ \frac{d R_f}{dt}\tag{1d}\]

其中，$\rho$ 表示材料密度，$c$ 为材料的比热，$T$ 表示温度，$k$ 是热传导系数，下标 $s$、$l$ 分别表示固相和液相。$T_f$ 为凝固/融化温度，$\mathbf{n}_f$ 为相变界面的法向矢量，$L$ 为相变潜热，$R_f$ 为相变界面位置。$x$ 和 $y$ 为二维直角坐标系下的坐标变量，$t$ 为时间。

等效热容法

为了适用于多维问题计算以及处理带有相变区间的情况，这里采用等效热容法。等效热容法不需跟踪两相界面，从而使液相区和固相区统一处理成为可能。此时 (1) 式可统一写成 $\rho c(T) \frac{\partial T}{\partial t}-\frac{\partial}{\partial x}\left(k(T) \frac{\partial T}{\partial x}\right)-\frac{\partial}{\partial y}\left(k(T) \frac{\partial T}{\partial y}\right)=0\ \left(\text{in } \Omega\right) \tag{2}$ 其中 $k(T)=\left\{\begin{array}{ll} k_s & \left(T<T_f\right) \\ k_l & \left(T\geqslant T_f\right) \end{array}\right.$

\[\rho c(T)=\left\{\begin{array}{ll} \rho_s c_s & \left(T<T_f\right) \\ \rho_l L\mathsf{\delta} (T-T_f) & \left(T= T_f\right)\\ \rho_l c_l & \left(T> T_f\right) \end{array}\right.\]

式子中的 $\delta(x)$ 为狄拉克 delta 函数。这样我们就将固液相变问题转换成了非线性瞬态热传导问题，可以按照以前讲解过的非线性瞬态问题的求解方法来操作了。

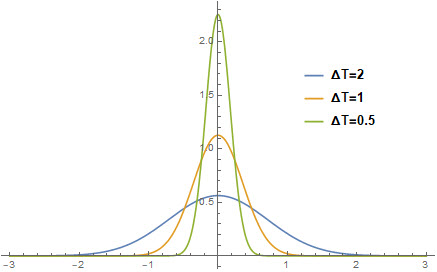

上式的主要难点是 $\delta(x)$ 的数值表示。该函数在除了 $x$ 点以外的点取值都等于零，而其在整个定义域上的积分等于 1。$\delta(x) $ 并不是一个严格意义上的函数，它在泛函分析中被称为广义函数。我们可以用下式来近似表示 delta 函数 $\delta^*(x)=\frac{\varepsilon}{\sqrt{\pi}} e^{-\varepsilon^2 x^2},\ \varepsilon=\frac{2}{\Delta T}$ 这是一个偶函数，在整个定义域上的积分也等于 1。其中 $\Delta T$ 控制着函数非零区域的宽度，可以理解为假定的以 $x$ 为中心的相变温度区间的一半。 $\Delta T$ 取不同值时对应的曲线形状如下图。

算例

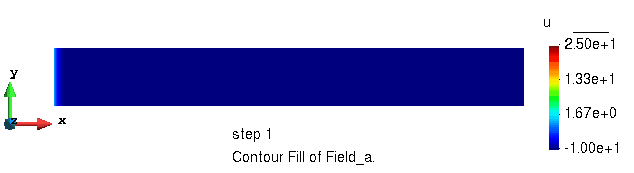

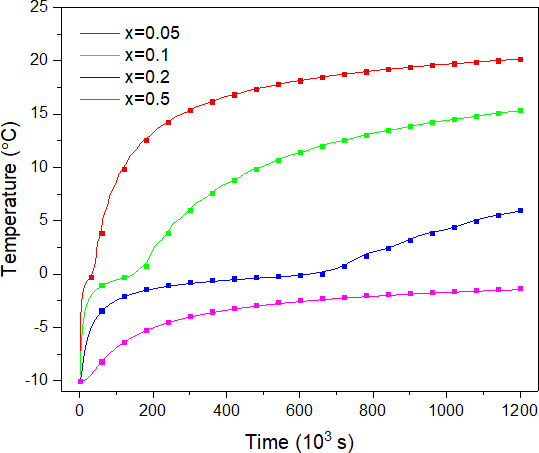

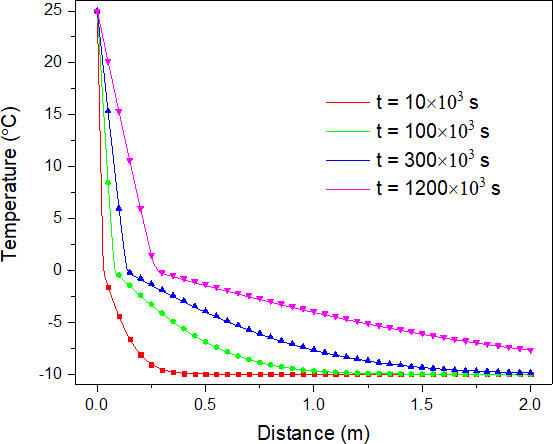

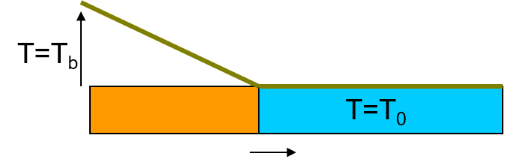

考虑一半无限长的板状冰层，上下边界绝热，初始温度为 $-10 { }^{\circ} \mathrm{C}$。将左端温度提升并保持在 $25 { }^{\circ} \mathrm{C}$，求冰层温度场的演化过程。

有关的热物性参数为：水的比热容 $4.2×10^3 \ \mathrm{J}/\mathrm{kg}/^{\circ}\mathrm{C}$，冰的比热容 $2.1×10^3\ \mathrm{J}/\mathrm{kg}/^{\circ}\mathrm{C}$，水的导热系数 $0.59\ \mathrm{W}/\mathrm{m}/{ }^{\circ}\mathrm{C}$，冰的导热系数 $2.16\ \mathrm{W}/\mathrm{m}/{ }^{\circ}\mathrm{C}$，相变潜热 $333.4×10^3\ \mathrm{J}/\mathrm{kg}$ 。水和冰的密度均取 $1000\ \mathrm{kg}/\mathrm{m}^3$。

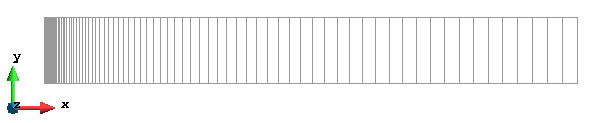

建模和网格剖分
