瞬态热传导问题的另类解法

关键词： 瞬态 线性 热传导 向后差分

如果要解锁有限元语言的高级应用技巧，就必须深刻理解 PDE 文件和 NFE 文件的关系。本节以瞬态热传导问题为例，展示在不使用 mass 语句的情况下，通过灵活运用 PDE 与 NFE 文件的语法规则，同样可以实现与标准算例完全一致的计算结果。

PDE 与 NFE 的关系梳理

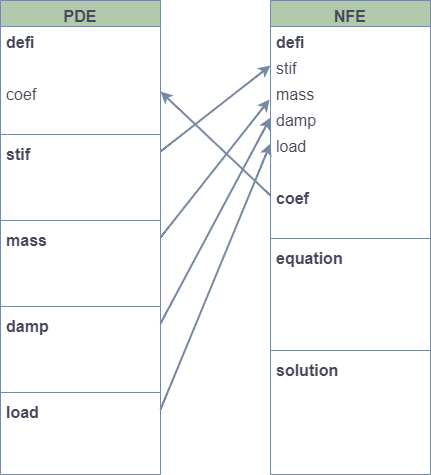

同一个物理场的 PDE 和 NFE 文件之间的联系十分密切。这里我们首先来梳理一下 PDE 和 NFE 之间的数据传递机制，它们之间的数据传递过程大致上可以用下图来表示。

事实上， PDE 和 NFE 是浑然一体的。我们可以将 PDE 理解成 NFE 的一个子程序。我们在 PDE 文件中的 stif、mass、damp 和 load 信息段书写的内容，PDE 会将其转化为单元矩阵的信息，并传递给 NFE 文件。而 NFE 则继续将 PDE 提供的单元矩阵组装成为总体矩阵。此外，NFE 还可以根据 PDE 的具体需要， 通过 coef 语句向其传递生成单元矩阵所可能要用到的场变量的数据。注意到在 PDE 和 NFE 中都存在的 coef 语句，它实际上是扮演了数据通道的角色。你会发现， coef 语句在瞬态问题、非线性问题、多场耦合问题和算子分裂问题等领域有着大量的应用，发挥了至关重要的作用。

需要补充说明的是，由于 FBC 和 PDE 文件大同小异，上面对 PDE 文件所阐述的内容对 FBC 文件同样适用，我们不再作单独地论述。

控制方程

实践出真知，体验需力行。我们以瞬态热传导问题为例，换一个思路重新来求解一下。下面你将会看到，我们通过改写 PDE 和 NFE 文件，只用 stif 信息段和 load 信息段，而不用 mass 信息段，同样能够实现之前标准算例的计算结果。

回顾之前的章节，对于二维直角坐标系，瞬态热传导服从如下偏微分方程 \(\rho c \frac{\partial u}{\partial t}-\frac{\partial}{\partial x}\left(k \frac{\partial u}{\partial x}\right)-\frac{\partial}{\partial y}\left(k \frac{\partial u}{\partial y}\right)=\rho Q\ \left(\text{in } \Omega\right) \tag{1}\label{eq1}\) 其中，$\rho$ 表示材料密度，$c$ 为材料的比热，$u$ 表示温度，$k$ 是热传导系数，$Q$ 为热源密度，$x$ 和 $y$ 为二维直角坐标系下的坐标变量，$t$ 为时间。

我们只考虑第一类边界条件，则上式对应的弱形式为 \(\int_{\Omega} \rho c \frac{\partial u}{\partial t} \delta u d \Omega+\int_{\Omega}\left(k \frac{\partial u}{\partial x} \frac{\partial \delta u}{\partial x}+k \frac{\partial u}{\partial y} \frac{\partial \delta u}{\partial y}\right) d \Omega=\int_{\Omega} \rho Q \delta u d \Omega \tag{2}\label{eq2}\) 在此基础上，继续采用向后差分法进行时域离散，可将上式改写为 \(\int_{\Omega} \rho c \frac{u^{n+1}-u^{n}}{\Delta t} \delta u^{n+1} d \Omega+\int_{\Omega}\left(k \frac{\partial u^{n+1}}{\partial x} \frac{\partial \delta u^{n+1}}{\partial x}+k \frac{\partial u^{n+1}}{\partial y} \frac{\partial \delta u^{n+1}}{\partial y}\right) d \Omega=\int_{\Omega} \rho Q \delta u^{n+1} d \Omega\) 其中，上标 $n$ 表示时间步数，$\Delta t$ 为时间步长。将上式整理后得到 \(\rho c \int_{\Omega} u^{n+1}\delta u^{n+1} d \Omega+{\Delta t} \int_{\Omega}\left(k \frac{\partial u^{n+1}}{\partial x} \frac{\partial \delta u^{n+1}}{\partial x}+k \frac{\partial u^{n+1}}{\partial y} \frac{\partial \delta u^{n+1}}{\partial y}\right) d \Omega\\={\Delta t} \int_{\Omega} \rho Q \delta u^{n+1} d \Omega+\rho c \int_{\Omega}u^n\delta u^{n+1} d \Omega \tag{3}\label{eq3}\) 对于式 $\eqref{eq3}$，我们将整个方程的左端作为刚度矩阵项，右端作为荷载项。进行空间离散化后，可进一步写成矩阵形式

\(KU=F \tag{4}\label{eq4}\) 其中，$K$ 为刚度矩阵，$U$ 为温度向量，$F$ 为载荷向量。该式即为最终需要求解的线性方程组。

公式推导完毕，接下来就可以写脚本文件了。

脚本编写

我们知道，一个具体问题的有限元语言表述，通常需要包含 5 种类型的文件：PDE、FBC、MDI、GCN 和 NFE。由于方程 $\eqref{eq3}$ 不存在边界积分项，所以这里不需要写 FBC 文件。MDI、GCN 可参考之前瞬态热传导问题的章节，变化不大。为了便于对比，我们仍将项目命名为 lp，下面仅给出关键的 PDE 和 NFE 文件的详细介绍。

PDE 文件

根据有限元语言的语法规则，将方程 $\eqref{eq3}$ 的体积分项写入 PDE 文件如下。

这里将 shap 和 gaus 行的参数设为待定，参数值 %1、%2 和 %3 将从 MDI 文件中取得。

NFE 文件

我们在 parb.nfe 模板文件的基础上稍作修改，得到了以下的 lpa.nfe 文件。

这里需要重点关注的是场向量值 u 的传递过程。仔细观察后发现，我们在 nfe 文件中，总共对 u 执行了以下 6 步操作：

• 通过 vect 语句声明场向量值 u
• 由 read 语句从临时文件读入上一时间步的数据，即对 u 进行赋值
• 通过 coef 语句将 u 传递给了 PDE 文件，用于单元矩阵的生成
• 通过 solution 语句计算，得到当前时间步的计算结果， 对 u 重新赋值
• 由 write 语句将 u 写入临时文件，即对 u 进行存储
• 由 gidpost 语句将 u 写入 GiD 后处理文件

上述每一步操作都必不可少。这里的整个 NFE 文件可以说没有一行是多余的。如果你善于总结，会发现对于大部分的瞬态问题和非线性问题，都是按与此类似的步骤传递数据的。用户可以进一步结合 PDE 和 NFE 文件的语法文档和其他相关算例，深刻体会一下其中的逻辑体系。

后续的编译测试过程留给用户自行完成，这里不再给出。

需要提醒的是，当时间步长很小时，与之前提供的标准算例的计算结果可能会有较大差别。这其实是由质量矩阵形式的不同造成的。当前算例本质上是在 stif 信息段使用了分布式的质量矩阵。分布式与集中式的质量矩阵的作用效果是有差异的。这是一个宏大的话题，感兴趣的读者可自行查阅相关文献。

小结

至此，大功告成。对比我们之前提供的标准算例，这套新的脚本文件将原来的 mass 信息段的内容融入到了 stif 信息段和 load 信息段中，同样实现了瞬态热传导问题的求解。两者的主要不同之处其实是在于时域离散和空间离散的顺序。前者是先进行空间离散，得到矩阵形式，再用向后差分法进行时域离散。这里正好相反，先进行的时域离散，后进行的空间离散。这样就将部分原本应由 NFE 文件做的事情，转移到了 PDE 文件中。

如果充分理解了 PDE 和 NFE 文件之间的联系，能够做到举一反三，那你就可以放心大胆地应用有限元语言和 FEtch 系统，去求解其他更复杂的问题了。
