稳态 Navier-Stokes 问题

关键词： 稳态 非线性 Navier-Stokes方程 Taylor-Hood单元

在流体力学领域，对于 Navier-Stokes 方程的混合有限元方法的研究一直是一个热点问题。通常的有限元法的求解困难在于：Navier-Stokes 方程要求有限元空间的组合必须满足 Ladyzhenskaya–Babuška–Brezzi（LBB）（或 inf–sup）相容性条件。正是这一条件的限制排除了传统的等阶插值有限元空间的使用。

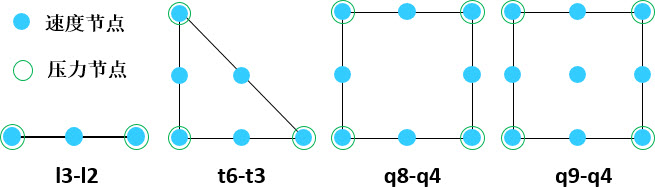

求解 Navier-Stokes 方程使用最广泛的有限元族之一是 Taylor–Hood 族。 它由用于速度场的连续 $P_q (q \ge 2)$ 拉格朗日单元和用于压力场的连续 $P_{q−1}$ 拉格朗日单元组成。对于 $q = 2$，一维和二维的 Taylor–Hood 单元如下图所示。

本节以二维稳态 Navier-Stokes 方程和 q9-q4 四边形单元为例，讲解如何使用 FEtch 系统提供的 Taylor–Hood 单元对流体力学问题进行全耦合求解。

控制方程

微分形式

Navier-Stokes 方程描述了流体运动。 对于域 $\Omega\subset\mathbb{R}^d\ (1\le d \le 3)$，稳态 Navier-Stokes 方程为：

其中，$\boldsymbol{u}:\Omega \to \mathbb{R}^d$ 是速度场，$p:\Omega \to \mathbb{R}$ 是压力场，$\boldsymbol{f}:\Omega \to \mathbb{R}^d$ 是源项，$\rho$ 是流体密度， $\mu$ 是黏性系数。

这里仅考虑第一类边界条件，即在边界上给定速度和压力

弱形式

根据变分原理，稳态 Navier-Stokes 方程的弱形式如下

上式的第一项是非线性的，无法直接求解，需要引入迭代过程。最常用的处理方法是采用直接迭代法（也称 Picard 法）进行线性化，得到 \(\boldsymbol{u}^{n+1}\cdot\nabla \boldsymbol{u}^{n+1}\cong \boldsymbol{u}^n\cdot\nabla \boldsymbol{u}^{n+1}\) 其中，上标 $n$ 表示迭代步数。这样，稳态 Navier-Stokes 方程的弱形式可以进一步表示为 \(\int_{\Omega}\rho \left( ( \boldsymbol{u}^n\cdot \nabla ) \boldsymbol{u}^{n+1} \delta \boldsymbol{u}^{n+1}\right )d{\Omega}+\int_{\Omega}\mu \nabla \boldsymbol{u}^{n+1} \cdot \nabla \delta \boldsymbol{u}^{n+1} d{\Omega}-\int_{\Omega}p^{n+1}(\nabla \cdot \delta \boldsymbol{u}^{n+1}) d{\Omega}\\-\int_{\Omega}(\nabla \cdot \boldsymbol{u}^{n+1}) \delta p^{n+1} d{\Omega}=\int_{\Omega}\rho \boldsymbol{f} \cdot \delta \boldsymbol{u}^{n+1} d{\Omega}\) 在二维直角坐标系下，令 $\boldsymbol{u}=(u,v)$，$\boldsymbol{f}=(f_x,f_y)$，上式可写成 \(\begin{align} & \int_{\Omega}\rho (u^n \frac{\partial u^{n+1}}{\partial x}+v^n \frac{\partial u^{n+1}}{\partial y}) \delta u^{n+1}+ \rho(u^n \frac{\partial v^{n+1}}{\partial x}+v^n \frac{\partial v^{n+1}}{\partial y}) \delta v^{n+1}d{\Omega} \\ &-\int_{\Omega}{\left (p^{n+1}(\frac{\partial \delta u^{n+1}}{\partial x}+\frac{\partial \delta v^{n+1}}{\partial y})+(\frac{\partial u^{n+1}}{\partial x}+\frac{\partial v^{n+1}}{\partial y})\delta p^{n+1}\right)d{\Omega}} \\ & +\int_{\Omega}{\mu (\frac{\partial u^{n+1}}{\partial x}\frac{\partial \delta u^{n+1}}{\partial x}+\frac{\partial u^{n+1}}{\partial y}\frac{\partial \delta u^{n+1}}{\partial y}+\frac{\partial v^{n+1}}{\partial x}\frac{\partial \delta v^{n+1}}{\partial x}+\frac{\partial v^{n+1}}{\partial y}\frac{\partial \delta v^{n+1}}{\partial y})d{\Omega}}\\ &=\int_{\Omega}{\rho ({f_{x}}\delta u^{n+1}+{f_{y}}\delta v^{n+1})d{\Omega}} \\ \end{align} \tag{2}\label{eq2}\)

脚本编写

一个具体问题的有限元语言表述，通常需要包含 5 种类型的文件：PDE、FBC、MDI、GCN 和 NFE。由于方程 $\eqref{eq2}$ 不存在边界积分项，所以这里不需要写 FBC 文件。下面依次给出其他 4 个文件的详细介绍。

PDE 文件

在这个例子中，采用全耦合的方法，将流速和压力视为同一个物理场。根据有限元语言的语法规则，将方程 $\eqref{eq2}$ 的体积分项写入 PDE 文件如下。

这里将 shap 行和 gaus 行的参数设为待定，参数值 %1、%2 和 %3 将从 MDI 文件中取得。

注意，脚本文本中存在两个 shap 行。多出来的第二个 shap 行是 Taylor-Hood 单元所特有的，用于对未知量 p 的形函数进行特别定义，指定其为 4 节点的线性插值。

MDI 文件

MDI 文件负责组织 PDE 和 FBC 文件，声明程序具体使用的坐标系统、单元类型和积分方法。这里文件命名为 ns.mdi，具体内容如下。

特别注意，自由度 p 的右侧加了下划线 “_”，代表它采用的形函数的阶次要比当前的单元阶次低一阶。同时，下划线 “_” 的使用一定要和 PDE 文件中的 shap 行匹配好，否则会出现致命错误。

MDI 文件声明的单元类型和积分方式将以参数的形式传递给 PDE 文件中的的 %1、%2 和 %3。如果后续想要使用其他的单元类型或者积分方法，只需修改 MDI 文件即可。

GCN 文件

GCN 文件给出计算流程信息，系统规定其文件名字要与 MDI 文件一致。作为非线性稳态问题，本算例的计算流程并不复杂，只需填写少量代码，具体内容如下。

注意，这里推荐使用 umf 求解器，它可以很好地保证计算的稳定性和精度。如果采用 sin 求解器，由于存在压力项矩阵的对角位置为零的情况，计算通常是不收敛的。此时需要对控制方程添加稳定项，进而需要改写 PDE 文件。感兴趣的高级用户可自行尝试实现。

NFE 文件

GCN 文件使用了 nell 算法，系统会基于模板文件自动生成以下的 nsa.nfe 文件。这里需要修改的是 gidpost 输出语句：

• 速度（矢量）和压力（标量）在物理本质上是两个场，在将结果保存到 GiD 后处理文件时需要进行区分，即采用两次 gidpost 语句，分开输出。

修改完成后的文件内容如下。

算例1

泊肃叶流动

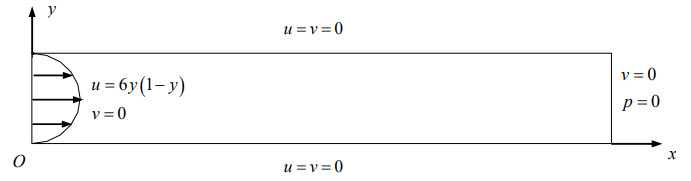

平面泊肃叶流（Poiseuille flow）是少数存在理论解的流动问题之一，其几何模型及边界条件如下图所示。计算模型中 $y$ 方向取特征长度 $L = 1\ \mathrm{m}$，腔体长高比取 $6:1$，液体密度 $\rho= 1.0\ \mathrm{kg/m^3}$，黏性系数 $\mu = 0.01\ \mathrm{Pa\cdot s}$。 入口处的无因次速度按抛物线分布为 $u = 6y(1-y)$，$v = 0$，固壁面上满足不可滑移条件 $u = 0$ ，$v = 0$，出口处压力 $p = 0$。

平面泊肃叶流的压力理论解为 \(p = 12\mu(6-x)\)

前处理

填写材料参数文件

系统自动生成了 ns.mat 文件，用于设置材料参数。对于当前算例，文件具体内容如下。

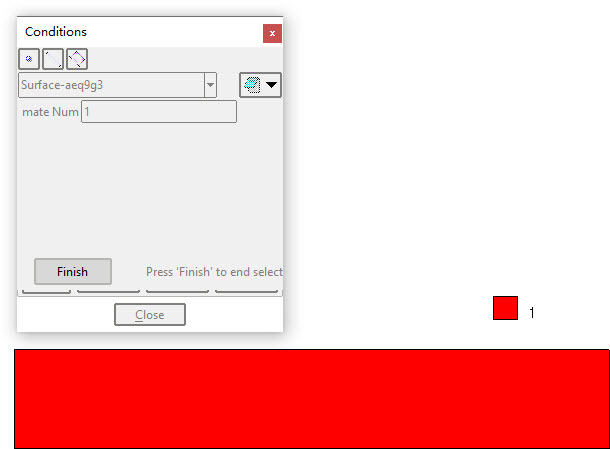

赋单元材料

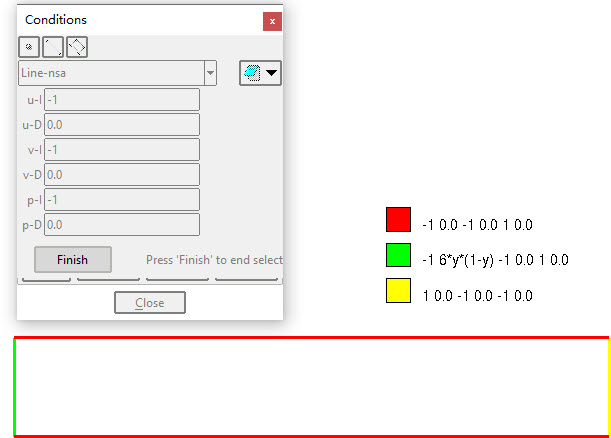

施加第一类边界条件

其中：
u-I 为边界类型，-1 表示约束，1 表示自由
u-D 为相应的约束值或施加节点力

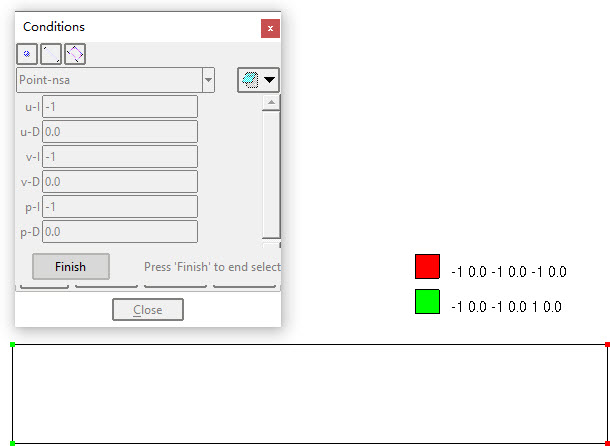

由于有不同的边界条件交接，角点位置上的边界条件可能出现歧义。为此，继续明确定义角点处的边界条件。

网格剖分

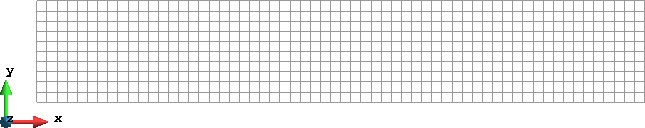

网格剖分采用 9 节点四边形单元，共使用了 600 个单元，2541 个节点。

计算结果

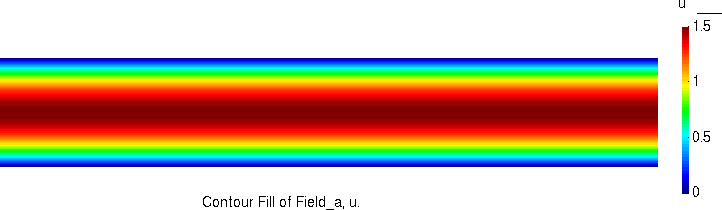

水平流速分量的分布

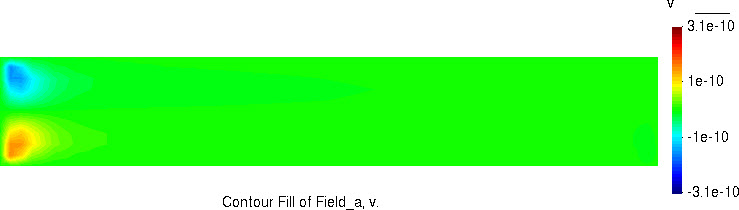

竖直流速分量的分布

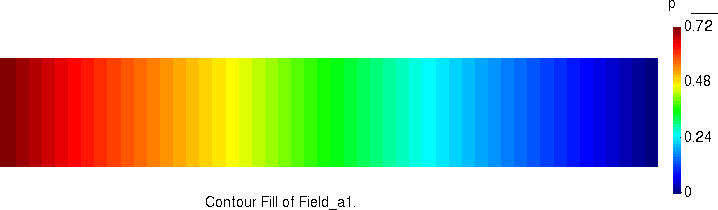

压力的分布

可以看出，计算结果与解析解符合得很好，充分证明的了算法和程序的正确性。

算例2

顶盖驱动方腔流

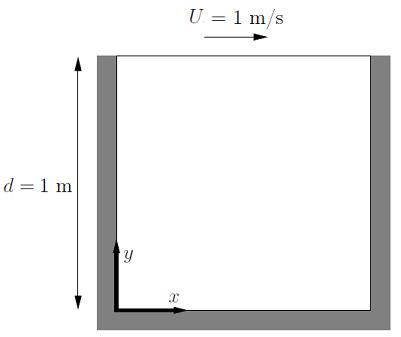

顶盖驱动方腔流（Lid-driven Cavity Flow）是验证流体动力学问题计算方法的一个基准案例。考虑一个二维的 $1\ \mathrm{m}×1\ \mathrm{m}$ 的方腔，内部流体的初始速度和压力都是零，现在顶部一无限长的滑板以 $1 \mathrm{m/s}$ 的速度向右拖动顶部流体，求稳定后方腔内部的流场速度和压力的分布情况。

设流体的密度 $\rho =1.0\ \mathrm{kg/m^3}$，黏性系数 $\mu =1.0\times 10^{-3}\ \mathrm{Pa\cdot s}$，体积力 $f =0.0$。

边界条件为：上面边界上的流体速度 $u=1.0$，$v=0$。其他三边上都为固壁边界条件 $u=0$，$v=0$。在 $(0,0,0)$ 点处给定参考压力 $p=0$。

前处理

填写材料参数文件

系统自动生成了 ns.mat 文件，用于设置材料参数。参数初始值全部为 PDE 文件给出的默认值。文件具体内容如下。

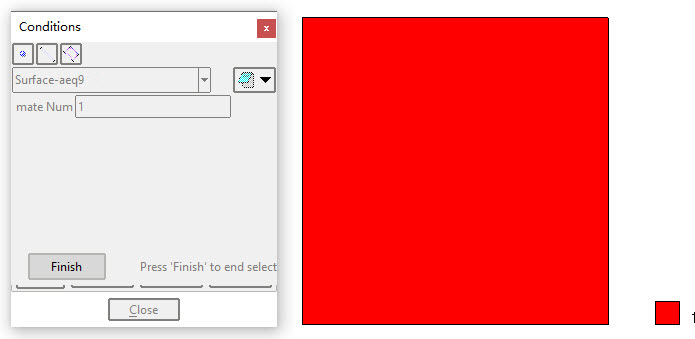

赋单元材料

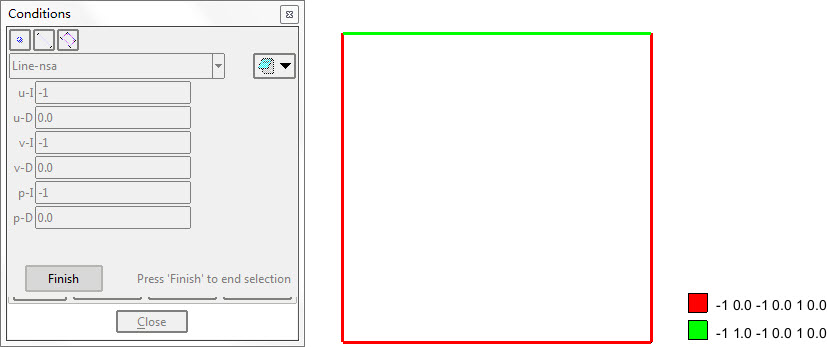

施加第一类边界条件

其中：
u-I 为边界类型，-1 表示约束，1 表示自由
u-D 为相应的约束值或施加节点力

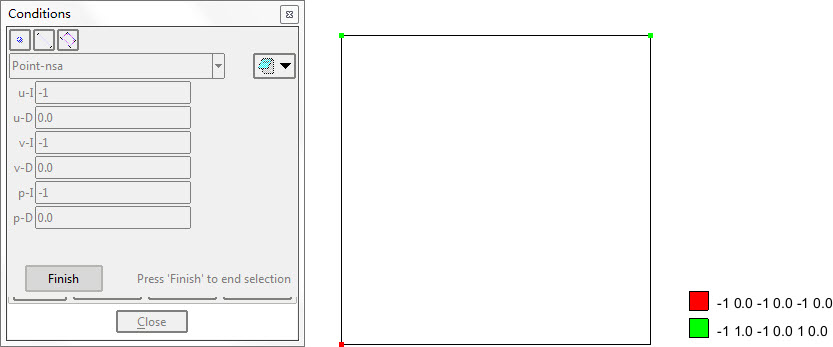

由于有不同的边界条件交接，角点位置上的边界条件可能出现歧义。为此，继续明确定义角点处的边界条件。

网格剖分

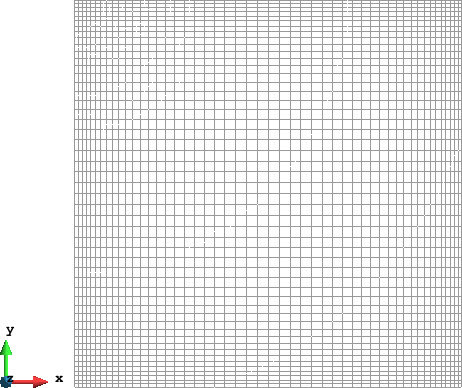

根据所开发程序的计算要求，网格剖分采用 9 节点四边形单元，并对边界位置进行了局部加密。共使用了 2500 个单元，10201 个节点。

计算结果

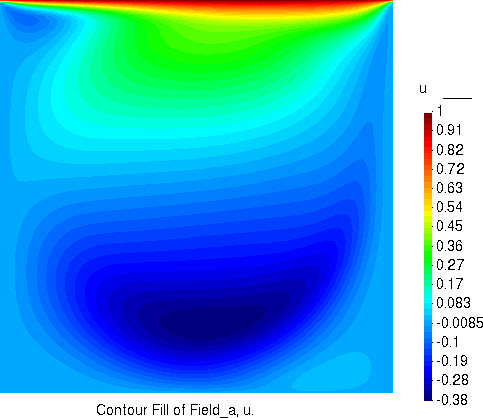

水平流速分量的分布

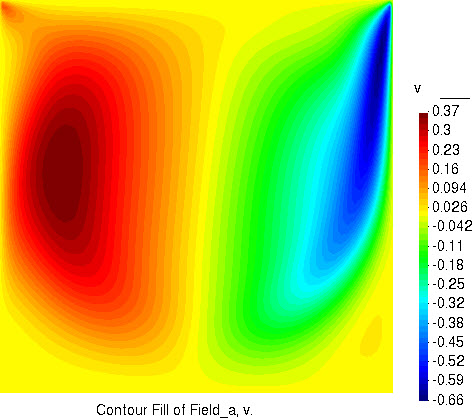

竖直流速分量的分布

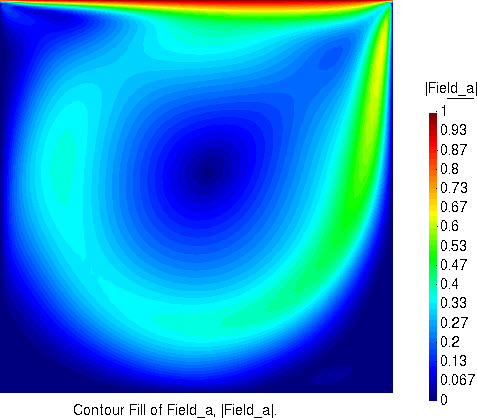

流速大小的分布

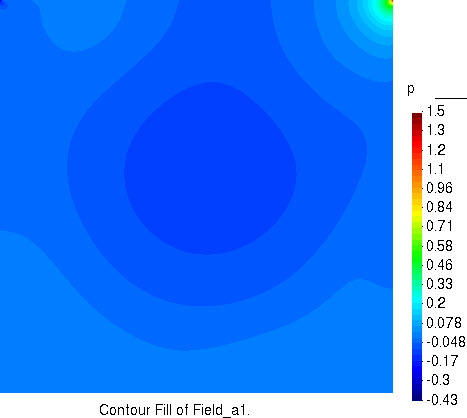

压力的分布

深入讨论

上面的算例对应的雷诺数为 $Re=1000$ 。通过调整黏性系数 $\mu$，重新计算，可以得到 $Re=100$ 和 $Re=5000$ 时的数据结果。

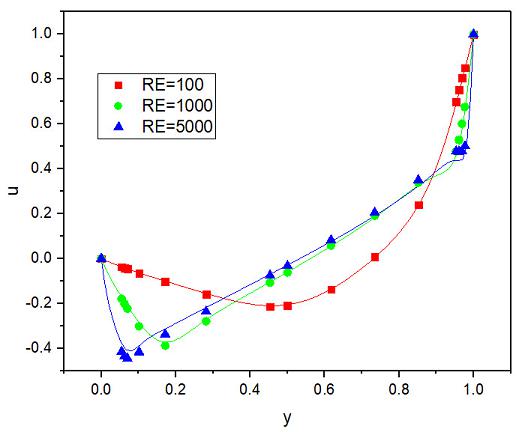

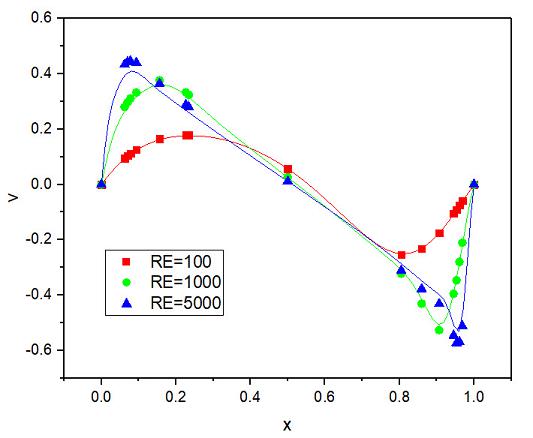

速度沿中线的分布

上图给出了不同雷诺数下水平速度 $u$ 沿垂直中线、竖直速度 $v$ 沿水平中线的分布结果。图中实线表示 FEtch 生成程序的计算结果；点表示 Tamer 等（2017）¹ 采用有限体积法的计算结果，其结果被视为标准解。由图可见本程序的计算结果与 Tamer 等的计算结果十分吻合。

我们还注意到，随着雷诺数的增大，解的光滑性降低，在边界位置的计算结果的误差略有上升。这与网格密度大小直接相关。如果进一步加密网格进行计算分析，可以进一步提高计算精度，逼近真解。在 Tamer 等的模型中，网格节点数为 $1031\times1031$，而这里采用的网格节点仅为 $101\times101$，远少于 Tamer 等模型中采用的节点数。 以上分析表明，即使在较少网格的情况下，我们这里采用的有限元算法也能达到较高的精度。

非线性迭代次数统计

上表统计了不同雷诺数时计算使用的迭代次数。随着雷诺数增大，问题的非线性增强，相应迭代次数也有所上升，但数目仍在可接受范围之内。当 $Re=5000$ 时，迭代次数也仅仅用了 28 次，充分说明了这里采用的迭代算法能够很好地保证收敛性和计算效率。
