矩形区域上的 Poisson 方程

以 Poisson 方程为例，我们一起来看一下如何使用 FEtch 系统快速地求解偏微分方程问题。

问题描述

假设在二维区域 $\Omega$ 上函数 $u(x,y)$ 满足 Poisson 方程

\[-\left(\frac{\partial^{2} u}{\partial x^{2}}+\frac{\partial^{2} u}{\partial y^{2}}\right)=-6(x+y), \quad 0<x<1,0<y<1\]

和边界条件

\[u(x, 0)=x^{3}, \quad u(x, 1)=1+x^{3}, \quad 0 \leqslant x \leqslant 1\\ u(0, y)=y^{3}, \quad u(1, y)=1+y^{3}, \quad 0 \leqslant y \leqslant 1\]

该偏微分方程的解析解为 $u(x,y)=x^{3}+y^{3}$。试用有限元法求解该问题。

这是一个比较简单的单物理场问题。用有限元语言表述，只需要填写 4 种类型的文件，即 PDE、NFE、GCN 和 MDI 文件。

defi
disp u
coor x y
shap %1 %2
gaus %3
mate ek 1.0

stif
dist = +[u/x;u/x]*ek+[u/y;u/y]*ek

load = -[u]*6.0*(x+y)

end

defi
stif s
load f

equation
matrix = [s]
forc = [f]

solution u
gidpost("u",1.0) u(1)

end

defi
a ell

#startsin a
#solvsin a

2dxy
#a 0 1 u
pde poisson q4g2
#

实际操作中，这里的 NFE 文件可以调用系统的库文件自动生成，因此用户只需填写 PDE、GCN 和 MDI 三个文件即可，统计下来，总行数不超过 20 行！

我们通过 FEtch 客户端提交脚本文件后，会自动生成并下载有限元程序文件（ps.exe 和 run.bat）、材料参数文件（ps.mat）和 GiD 软件的前处理模板文件（ps.cnd 和 ps.bas）。编程任务至此已经顺利完成。

前处理和后处理都是通过第三方软件 GiD 来完成的。

我们首先进入 GiD 软件界面进行前处理。依次进行几何建模、施加边界条件、赋材料值和网格剖分，最终导出计算所需的数据输入文件（ps.dat)。

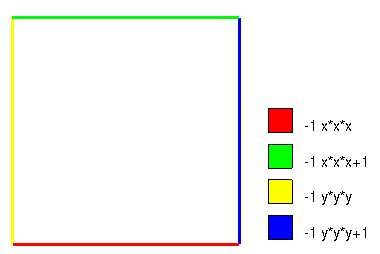

边界条件的施加情况如下

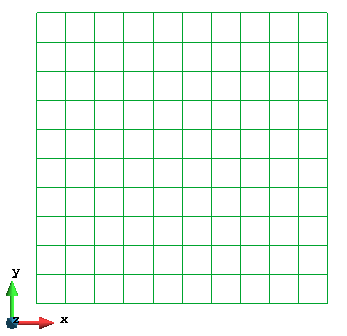

使用的网格如下

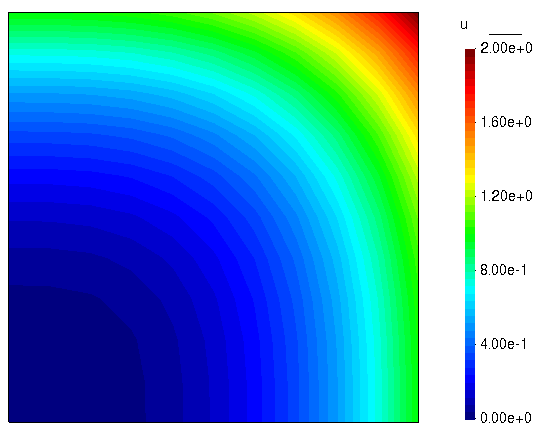

经过计算，生成了后处理文件（ps.flavia.res）。我们再次进入 GiD 软件界面进行后处理，查看云图效果如下。可以看出计算结果非常接近于解析解。

至此，Poisson 方程的求解已顺利完成。

[1] 熊春光, 李育安. 科学与工程计算方法.第2版[M]. 清华大学出版社, 2015.
