FEtch 公式库的调用和配置方法

在 FEtch 系统中，公式库为用户提供了一种快速的开发手段，只靠点击菜单即可生成所需的全部有限元计算程序。用户还可以随时随地的对公式进行修改或者加入自己的公式，以扩充公式库的求解范围。

公式库的调用

1. 进入 FEtch 系统客户端界面，单击 "路径->选择…" ，选择或创建一个空的文件夹作为工作路径。

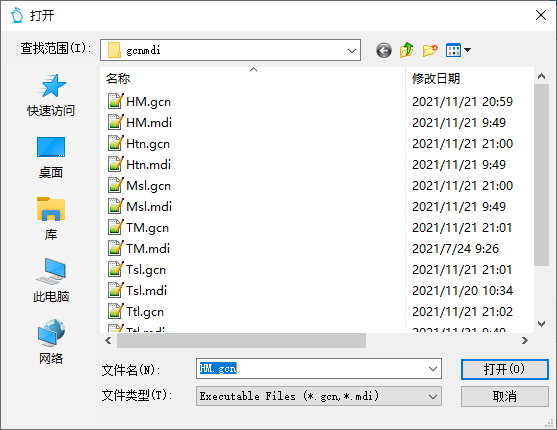

2. 单击 "文件->装载gcn和mdi模板…" 或工具栏对应的工具按钮，弹出模板文件选择对话框。



3. 选择需要的模板文件，确认。这里以稳态热传导问题的模板文件 Tsl.gcn 为例。选择并确定后，Tsl.gcn 和 Tsl.mdi 文件会被同时拷贝到当前的工作路径。注意观察工作目录区和编辑窗口区的变化。



4. 单击 "生成->脚本初始化" 或工具栏对应的工具按钮，客户端会依据 GCN 和 MDI 文件的内容，从 NFE 库和 PDE 库拷贝相关的 NFE、PDE 和 FBC 文件到当前的工作目录。至此，已经完成了全部的脚本文件配置。继续注意观察工作目录区的变化。

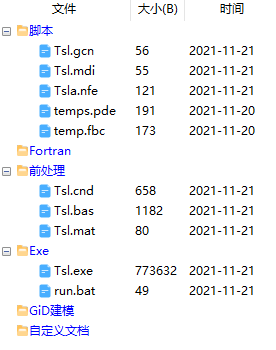

5. 单击 "生成->程序生成" 或工具栏对应的工具按钮，客户端会自动上传脚本文件到服务器，并下载生成好的 exe 和 GiD 模板文件到当前的工作路径。此时的工作目录区的内容变化如下。



6. 有限元程序至此已经成功生成，接下来就可以进行常规的有限元模拟的相关操作了。

注：公式库的脚本文件都是成熟的、常用的。拷贝过程中和完成后，用户都可以根据自己当前项目的需要，在这些文件的基础上依据有限元语言的语法规则继续修改和完善。

公式库的配置

从公式库的调用过程可以看出，它的原理是自动搜索公式库中的模板文件，并将满足需要的文件从相关的库拷贝到当前的工作路径。因此，公式库配置也非常简单，用户只需要将自己常用的脚本文件存放到相关的目录即可。具体步骤如下。

1. 将 GCN 和 MDI 文件拷贝到客户端安装路径下的 gcnmdi 文件夹。
2. 将 NFE 文件拷贝到客户端安装路径下的 nfe 文件夹。
3. 将 PDE 和 FBC 文件拷贝到客户端安装路径下的 pde 文件夹。
4. 将可能会调用的 F90、F77 和 Lib 文件也拷贝到客户端安装路径下的 pde 文件夹。

注：NFE 文件可以通过使用 %0、%1 … 和 #0、#1 … 等标记符，配置成更为通用的模板文件。具体案例可以参考系统自带的 NFE 模板文件。
